BAT6.1电池检测系统主要由3部分组成：电池检测模块、电流传感器、系统采集模块。电池检测模块用于测量单节电池的电压、温度、内阻；电流传感器用于测量每个电池组的充放电电流；系统采集模块主要用于整组电池数据的收发与管理，与系统监控通过RS485总线传输，用于实时监测。
BAT6.1电池内阻测试仪
系统概述
主要功能与特性
- 测量每节电池的电压、温度、内阻、容量；测量电池组的充放电电流
- 环境温度测量，每个系统采集模块可采集两路温度
- 电池电压的过欠压报警，过平均值报警，欠平均值报警；电池温度过温报警
- 电池内阻过大报警，过平均值报警
- 电池内阻测量策略可设，可设为：每N分钟、每N小时、每天、每周或每月测量一次内阻
- 历史数据：每节电池的内阻变化曲线，最多100个点
- 历史数据：电池组充放电总电压、电流曲线，最多100个点
- 数据分析：电池电压平均值、温度平均值、内阻平均值
- 数据分析：电压最高/最低的5节电池，内阻最大的5节电池，温度最高的5节电池
- 每个系统采集模块最多可管理120节电池，可多个系统采集模块并机使用
- 与系统监控或后台通过RS485进行通讯，标准Modbus_RTU协议
- 具有实时时钟功能
系统组成
BAT6.1电池检测系统组成图
| 编号 | 产品图片 | 名称 | 型号与规格 | 备注 |
|---|---|---|---|---|
| 1 |  |
BAT6.1电池检测模块 | 2V电池：BAT6.1-2 12V电池：BAT6.1-12 |
采集单节电池的电压、温度、内阻 每节电池用1个 根据电池额定电压2选1 |
| 2 |  |
电流传感器 | LF-DI12-T2C31-1.0/50 LF-DI12-T2C32-1.0/100 LF-DI12-T2C33-1.0/200 |
测量电池组充放电电流 每组电池用1个 根据电流大小及穿孔大小3选1 |
| 3 |  |
BAT6.1-CJ系统采集模块 | BAT6.1-CJ | 管理最多120节电池 采集2路环境温度 与系统监控通讯 每120节电池或每组电池用一个 |
| 4 |  |
BAT6.1-VT组压模块 | BAT6.1-VT | 采集电池组总电压 0~600Vdc电压采集 采样精度小于0.2% |
技术参数
BAT6.1-VT 直流电压变送器
| 项目 | 技术参数 | 精度/备注 |
|---|---|---|
| 通讯方式 | 物理接口：光电隔离 通讯协议：MODBUS-RTU |
|
| 安装方式 | 背部3M胶粘贴 + 两个安装固定孔 | |
| 工作电压 | 12Vdc±10% | 功耗：≤20mA |
| 工作环境 | 温度：-20~65℃ 湿度：5%~95%(无凝露) 海拔高度：≤4000M |
|
| 电压量程 | 0~600Vdc | 10~40℃：0~100Vdc±0.2Vdc；100~600Vdc±0.2% -20~65℃：0~100Vdc±0.5Vdc；100~600Vdc±0.5% |
| 外形尺寸 | 103×60×29mm |
BAT6.1-CJ 系统采集模块
| 项目 | 技术参数 | 精度/备注 |
|---|---|---|
| 工作电压 | 12Vdc±10% | |
| 环境温度测量范围 | -40~85℃ | ±1℃ |
| 管理电池节数 | 120节 | 可多台并联扩展 |
| 接口数量 | 环境温度探头：2路 电流传感器：1路 RS485通讯：1路(与监控) 光电隔离通讯：1路(与电池模块) |
BAT6.1 电池检测模块
| 项目 | BAT6.1-2(2V电池) | BAT6.1-12(12V电池) | 精度/备注 |
|---|---|---|---|
| 工作电压/测量范围 | 1.5~3Vdc | 7~16Vdc | 10~40℃：BAT6.1-2±5mV；BAT6.1-12±20mV -20~65℃：BAT6.1-2±10mV；BAT6.1-12±40mV |
| 内阻测量范围 | 0.1~60mΩ | 误差：≤2%±0.05mΩ 重复度：≤1%±0.05mΩ |
|
| 温度测量范围 | -40~85℃ | ±1℃ | |
| 工作电流 | ≤15mA | ||
| 内阻测试放电电流 | ≤2.5A | 放电时间小于5秒 | |
电流传感器
| 型号 | 电流测量范围 | 精度 | 穿孔尺寸 |
|---|---|---|---|
| LF-DI12-T2C31-1.0/50A | 0~±50A | 1% | 直径21mm |
| LF-DI12-T2C32-1.0/100A | 0~±100A | 1% | 直径40.5mm |
| LF-DI12-T2C33-1.0/200A | 0~±200A | 1% | 64×16mm(长×宽) |
系统应用
系统连接说明
- 服务器通过RS485/GSM/GPRS网络连接到系统采集模块
- 系统采集模块连接电流传感器、直流电压变送器和多个电池检测模块
- 电流传感器串联接入电池组总正回路
- 直流电压变送器并联接入电池组总正和总负
- 每个电池检测模块直接连接到对应的单节电池正负极
- 电池检测模块之间通过通信线级联连接
结构尺寸与接线

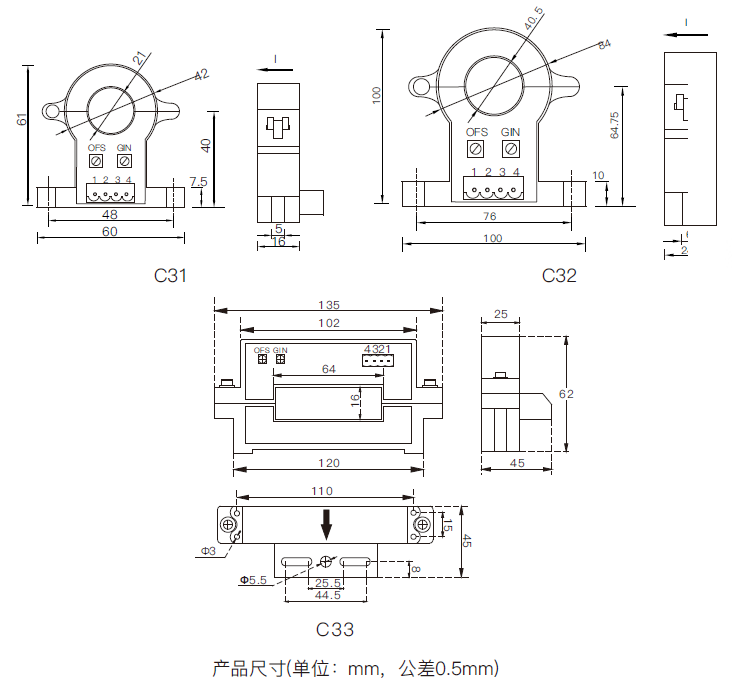

产品结构尺寸图(单位:mm，公差±0.5mm)
电流传感器端子定义
- OFS：零点调节端子
- GIN：增益调节端子
- 1脚"+"：正工作电源接线端
- 2脚"-"：负工作电源接线端
- 3脚"M"：测量输出端
- 4脚"G"：公共接地端
注：单电源工作时，2脚为空，4脚为供电/输出的公共地
