本公司研制的BAT3.2电池巡检仪内置高精度隔离放大器,对电池信号上的共模与差模干扰信号具有良好抑制作用,保证测量的高精度与系统安全和稳定。每台检测仪可分别检测18节单体电池电压及电池电流和电池(环境)温度,用户可根据需要多台并机实现多组288节电池的检测,可通用检测12V等级的蓄电池。检测数据通过RS485串口上报,标准ModBus通讯协议,也可根据用户要求定制。
| 功能项目参数 | 参数范围 | 精度 | 备注 |
|---|---|---|---|
| 供电范围 | 43~300VDC或90~250VAC | ||
| 功耗 | <5W | ||
| 工作环境温度 | -20~65℃ | ||
| 存储环境温度 | -40~70℃ | ||
| 工作环境相对湿度 | 5%RH~95%RH | ||
| 大气压 | 62 ~106kPa | ||
| 机械尺寸(长)x(宽)x(高) | 190mm×126mm×37.5mm | ||
| 重量 | <500g | ||
| 通信波特率 | 9600 | ||
| 电池组总电压 | <300V | 0.2% | |
| 电池测量周期 | <3.5s | ||
| 电池组充放电电流 | 由实际检测电流配置相应量程传感器 | 1.0% | |
| 电池温度2路 | -30~100℃ | 0.5℃ | 由温度传感器确定 |
| 电池单体电压 | 温度:10~40℃ 电压:8~16V | ≤20mv | |
| 温度:-20~65℃ 电压:8~16V | ≤60mv |
本公司研制的BAT3.2-24电池巡检仪内置高精度隔离放大器,对电池信号上的共模与差模干扰信号具有良好抑制作用,保证测量的高精度与系统安全和稳定。每台检测仪可分别检测24节单体电池电压及电池电流和电池(环境)温度,用户可根据需要多台并机实现多组384节电池的检测,可通用检测2~12V等级的蓄电池。检测数据通过RS485串口上报,标准ModBus通讯协议,也可根据用户要求定制。
| 功能项目参数 | 参数范围 | 精度 | 备注 |
|---|---|---|---|
| 供电范围 | 40~300VDC或36~250VAC | ||
| 功耗 | <5W | ||
| 工作环境温度 | -20~65℃ | ||
| 存储环境温度 | -40~70℃ | ||
| 工作环境相对湿度 | 5%RH~95%RH | ||
| 大气压 | 62 ~106kPa | ||
| 机械尺寸(长)x(宽)x(高) | 190mm×126mm×37.5mm | ||
| 重量 | <500g | ||
| 通信波特率 | 9600 | ||
| 电池组总电压 | <400V | 0.2% | 电池单体电压累加所得 |
| 电池测量周期 | <4s | ||
| 电池组充放电电流 | 由实际检测电流配置相应量程传感器 | 1.0% | |
| 电池温度2路 | 10 ~ 35 ℃ | 1℃ | 由温度传感器确定 |
| -20 ~ 65 ℃ | 2℃ | ||
| 电池单体电压 | 温度:10~40℃ 电压:1~3V | ≤5mv | |
| 温度:-20~65℃ 电压:1~3V | ≤20mv | ||
| 温度:10~40℃ 电压:3~16V | ≤20mv | ||
| 温度:-20~65℃ 电压:3~16V | ≤60mv |
本公司研制的BAT3.2-54-2电池巡检仪内置高精度隔离放大器,对电池信号上的共模与差模干扰信号具有良好抑制作用,保证测量的高精度与系统安全和稳定。每台检测仪可分别检测54节单体电池电压及电池电流和电池(环境)温度,用户可根据需要多台并机实现多组864节电池的检测,可通用检测2V等级的蓄电池。检测数据通过RS485串口上报,标准ModBus通讯协议,也可根据用户要求定制。
| 功能项目参数 | 参数范围 | 精度 | 备注 |
|---|---|---|---|
| 供电范围 | 43~300VDC或90~250VAC | ||
| 功耗 | <5W | ||
| 工作环境温度 | -20~65℃ | ||
| 存储环境温度 | -40~70℃ | ||
| 工作环境相对湿度 | 5%RH~95%RH | ||
| 大气压 | 62 ~106kPa | ||
| 机械尺寸(长)x(宽)x(高) | 190mm×126mm×37.5mm | ||
| 重量 | <500g | ||
| 通信波特率 | 9600 | ||
| 电池组总电压 | <160V | 0.2% | 电池单体电压累加所得 |
| 电池测量周期 | <8s | ||
| 电池组充放电电流 | 由实际检测电流配置相应量程传感器 | 1.0% | |
| 电池温度2路 | -30~100℃ | 0.5℃ | 由温度传感器确定 |
| 电池单体电压 | 温度:10~40℃ 电压:0.5~3V | ≤20mv | |
| 温度:-20~65℃ 电压:0.5~3V | ≤60mv |
OFS：零点调节
GIN：增益调节
霍尔电流传感器接线端子定义表：
注：单电源工作时，2脚为空，4脚为供电/输出的公共地
温度探头接线：
| 端子 | 功能 | 备注 |
|---|---|---|
| T1+ | 温度探头1正极 | JP3温度测量 |
| T1- | 温度探头1负极 | |
| T2+ | 温度探头2正极 | JP3温度测量 |
| T2- | 温度探头2负极 |

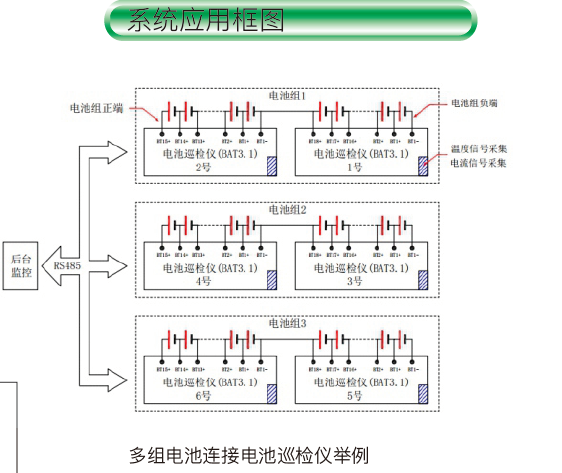

多组电池连接说明：可多台电池巡检仪并机使用，实现多组电池的同时检测。电池组正端连接到第一台巡检仪，依次级联到其他巡检仪。

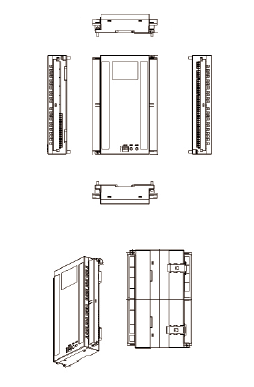

产品尺寸：190mm×126mm×37.5mm
安装尺寸：64.75mm×40mm
